说明
通信接口
通讯基本说明
以下"主机"如无特殊说明，则指手机；"从机"指蓝牙锁
主机发送基本格式
1、向从机发送信息使用hex格式，从机返回信息使用hex
2、基本格式如下：
协议格式表格
| 指令码 | 滚码 | 数据长度 | 操作对象的MAC | 参数 | 日期时间参数 | 校验和 |
|---|---|---|---|---|---|---|
| 1Byte | 1Byte | 2Bytes | 6Bytes | N Bytes | 6Bytes | 1Byte |
| 0x01 | 0x00 | 0x00,0x0d | 0xA2,0xB2,0xD5,0xD4,0xEA,0x6D | 数据参数 | 0x15,0x05,0x0F,0x16,0x19,0x20 | XX |
以下参数说明非常重要，请仔细阅读；接口示例仅为Demo演示使用，切不可照搬参数。
指令码：
a) 用于指示该数据帧的功能
b) 取值范围为0x01 - 0xff
c) 指令码为0x00的指令为空指令，不执行任何操作。主机可用于心跳，从机可直接丢弃
滚码：
a) 主机每发送一帧数据之后，对该值+1
b) 从机响应的时候，会将bit7置位之后返回
c) 用于表示帧序列，防止帧错位
d) 其取值范围为：0x00 - 0x7f，滚动到0x7f后继续从0x00开始
e) 从机在主机发生的值基础上置位bit7，因此主机接收到的值范围应该是：0x80 - 0xff
数据长度：
a) 不管是明文传输还是密文传输，该数据域都表示的是“MAC+参数+时间戳+校验和”的明文长度，计算数据长度时，校验和默认1字节
b) 实际接收到的“MAC+参数+时间戳+校验和”的长度受加密算法对齐影响；从机根据加密算法自动计算
c) 占用2字节，其值取值范围为：0x0000 - 0xffff
时间参数：
a) 共6字节的时间参数，例如：2021-05-15 22:25:32，则对应关系表如下：
| 年 | 月 | 日 | 时 | 分 | 秒 |
|---|---|---|---|---|---|
| 21 | 05 | 15 | 22 | 25 | 32 |
| 0x15 | 0x05 | 0x0F | 0x16 | 0x19 | 0x20 |
b) 作用1：可用于从机同步时间；
c) 作用2：不同的时间点受加密影响，从表面看，尽管同一帧数据在不同时间点发送该帧数据，看起来都是不一样的，防止破解
d) 格式：使用HEX表示，0x15 0x05 0x0F 0x16 0x19 0x20 表示 2021-05-15 22:25:32
时间参数非常重要，一定是当前系统获取的真实时间；切不可乱填，会导致无法开锁。
校验和
(1) 所有数据相加取最后1字节，如结果是5AB，则只要AB。
加密算法：
a) TEA加密算法
C 版本、
Java版本、
JS版本
b) 密钥16字节
c) 默认密钥为：0x12,0x34,0x56,0x78,0x9a,0xbc,0xef,0x01,
0x23,0x45,0x67,0x89,0xab,0xcd,0xde,0xef
d) 加密范围为：MAC+参数+时间戳+校验和
e) 加密密钥的转换处理（重要）每4个字节为一组，总共4组16个字节
f) 加密算法建议放在服务端处理，避免秘钥泄露导致风险
TIP
假如原先的密钥是：
0x12,0x34,0x56,0x78, 0x9a,0xbc,0xef,0x01, 0x23,0x45,0x67,0x89, 0xab,0xcd,0xde,0xef
我这个时候创建一个新的密钥是：
0xa1,0xa2,0xa3,0xa4, 0xa1,0xa2,0xa3,0xa4, 0xa1,0xa2,0xa3,0xa4, 0xa1,0xa2,0xa3,0xa4
那么此时发送给锁的时候的密钥顺序是：0xa1,0xa2,0xa3,0xa4, 0xa1,0xa2,0xa3,0xa4, 0xa1,0xa2,0xa3,0xa4, 0xa1,0xa2,0xa3,0xa4
此时你保存的密钥数据应该是小端模式：0xa4,0xa3,0xa2,0xa1, 0xa4,0xa3,0xa2,0xa1, 0xa4,0xa3,0xa2,0xa1, 0xa4,0xa3,0xa2,0xa1
当你使用该密钥加密时传入的密钥值是：a4a3a2a1a4a3a2a1a4a3a2a1a4a3a2a1
例如10指令，设置密钥全是0的情况下：
默认密钥：7856341201efbc9a89674523efdecdab
待加密指令：1000001DC1010101010100000000000000000000000000000000150c0e0b132c
校验和：6c
完整指令：1000001DC1010101010100000000000000000000000000000000150c0e0b132c6c000000
密文指令：1000001D32dd5f859fb59ddebaaaec2e775d556462b3f381c14b062043e5e501d19f792a
加密过程，每8个字节为一组加密一次，不够8个字节后面补0
注意指令的时间：01指令会同步当前时间给锁，后续其他指令的时间参数需取真实时间，并且与锁的时差在5秒内
提示：
01 指令不加密
10 指令初次使用时，使用默认密钥加密
剩余其他指令均需加密使用
// 实际使用的切记要转小端
Long[] keyLongs = new Long[4];
keyLongs[0] = Long.decode("0x78563412");
keyLongs[1] = Long.decode("0x01efbc9a");
keyLongs[2] = Long.decode("0x89674523");
keyLongs[3] = Long.decode("0xefdecdab");
2
3
4
5
6
密钥小端转换工具：
广播消息：
advertisData值： 例如：a2b2d5d4ea6d626c654c6f636b000000000000000001010101
| mac | 设备识别名称 | SN | 锁状态 | 请求网关连接 | 震动报警 | 撬锁报警 | |
|---|---|---|---|---|---|---|---|
| 字节数 | 6字节 | 7字节 | 8字节 | 1字节 | 1字节 | 1字节 | 1字节 |
| 返回值 | 0xA2,0xB2,0xD5,0xD4,0xEA,0x6D | 0x62,0x6c,0x65,0x4c,0x6f,0x63,0x6b | 0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38 | 0x01 | 0x01 | 0x01 | 0x01 |
| 解析值 | A2B2D5D4EA6D | bleLock | 3132333435363738（12345678） | 01 | 01 | 01 | 01 |
TIP
如无特殊情况，一般可以通过该设备识别名称来过滤非我司的设备
sn只可以使用a-z,0-9之间的字母或数字，长度为8位
锁状态：0x00锁关、0x01锁开(某些锁可能没有这个标记)
是否请求网关连接：0x00不需要、0x01需要(某些锁可能没有这个标记)
是否震动报警：0x00无报警、0x01有报警(某些锁可能没有这个标记)
是否撬锁报警：0x00无报警、0x01有报警(某些锁可能没有这个标记)
通讯服务：
蓝牙主服务UUID：FFF0
主服务中特征值类型：notify 监听锁回复消息用到的特征，如无特别说明一般是FFF1
主服务中特征值类型：write 向锁体写入数据时用到的特征，如无特别说明一般是FFF2
TIP
蓝牙连接锁体后，监听FFF1服务的回复数据，向锁写入数据使用FFF2
下载蓝牙小程序Demo示例
通讯服务：

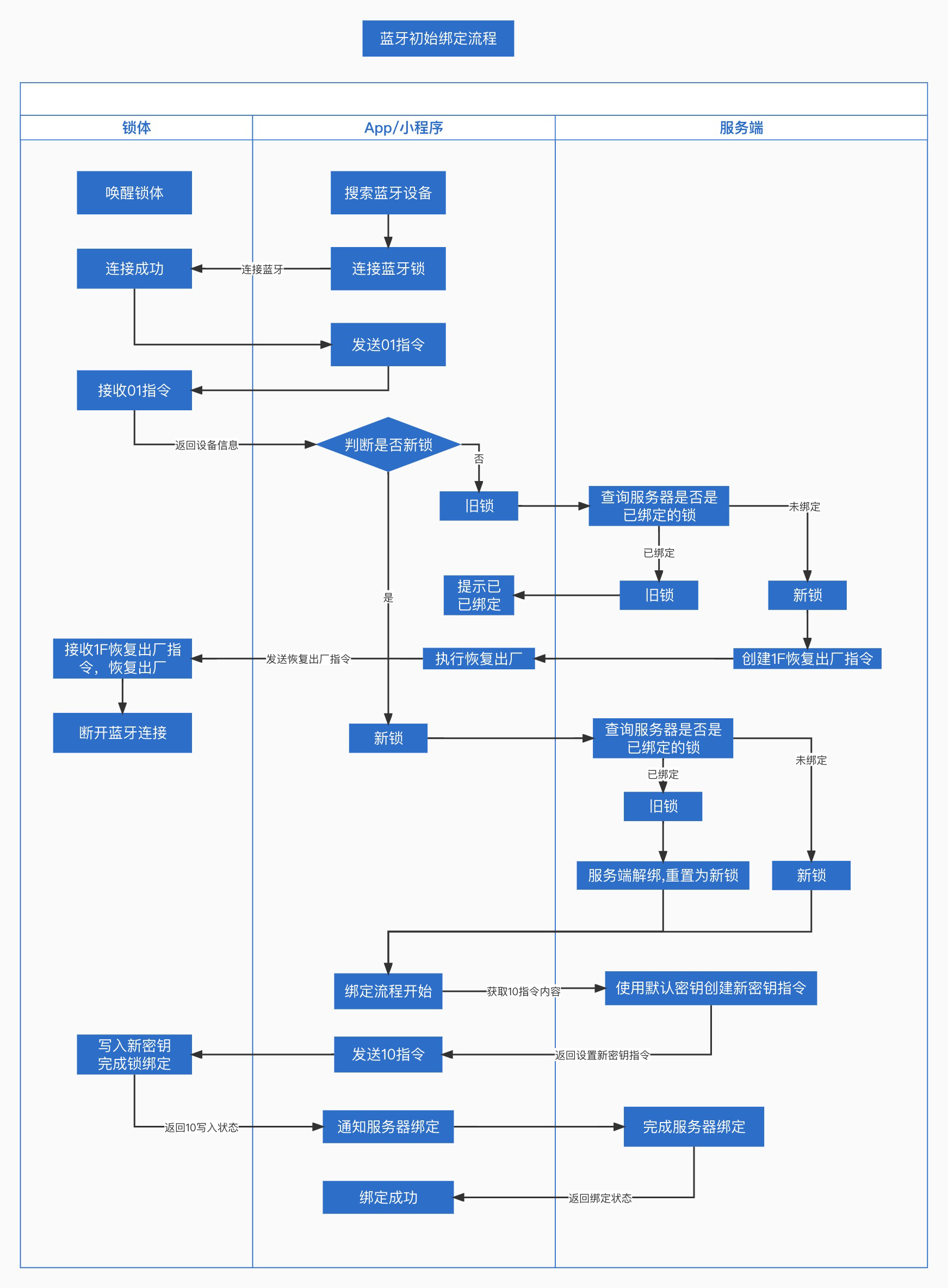

初始化绑定流程图：

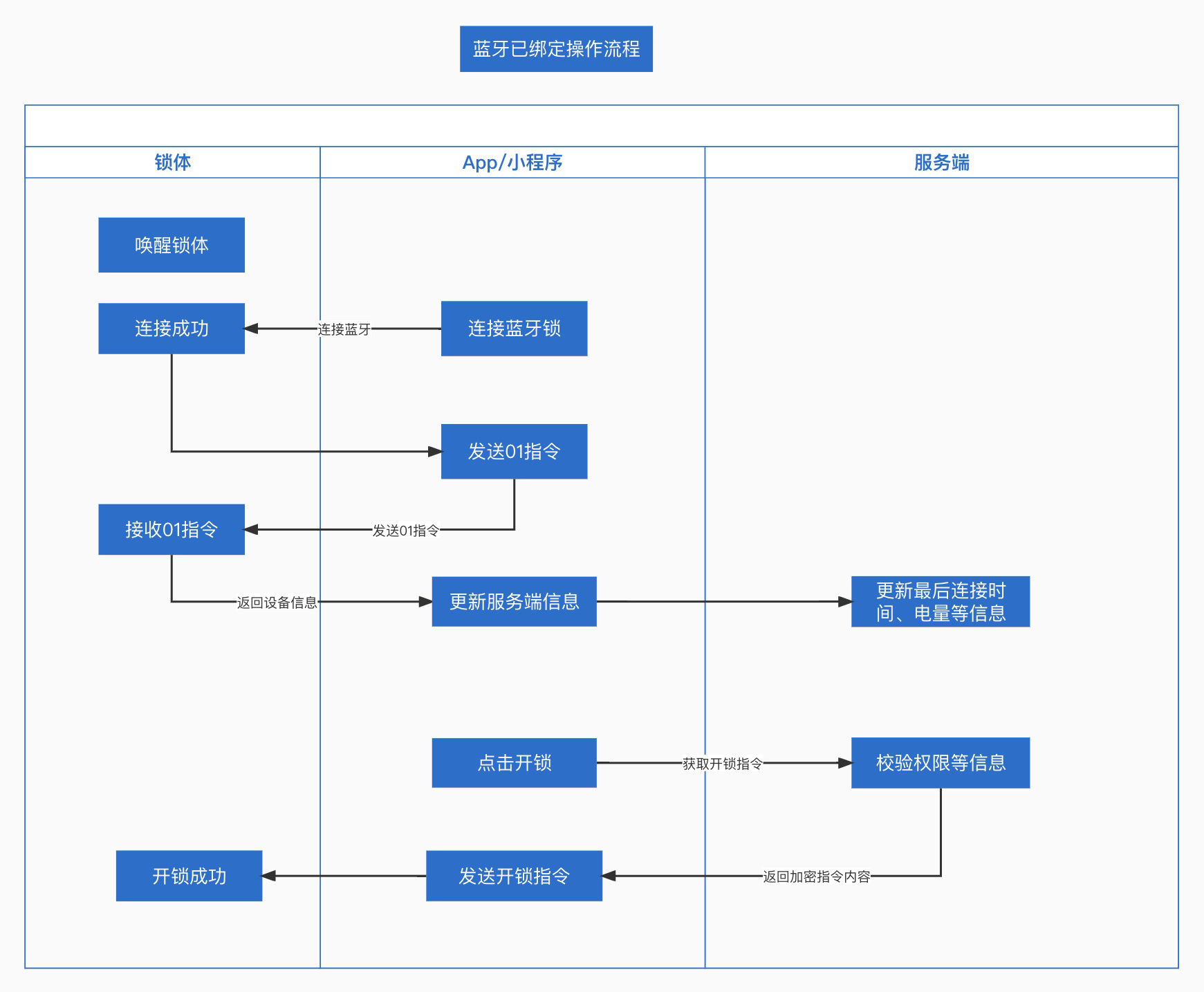

基础通讯流程：
